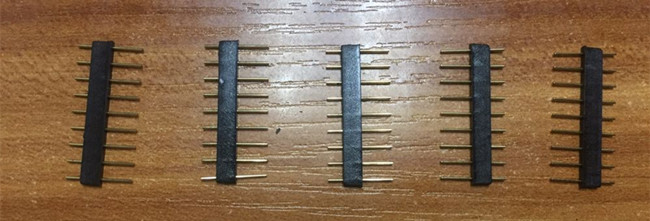

光模塊1*9排針介紹

光模塊1*9排針是由絕緣體材質,高溫塑膠和導體材質,磷青銅材質結合合成的一種器件,主要應用于1*9光模塊信息的傳導以及信息相互間的分離,通過9針進行傳導,通過絕緣高溫塑膠來隔開頂針信息傳輸分離.

光模塊1*9排針的作用

1:高速傳輸數據,

當光信號通過光模塊之后,進行光電轉化,轉化為電信號之后通過頂針將信號傳送出去.

2:用于熱插拔,方便客戶使用

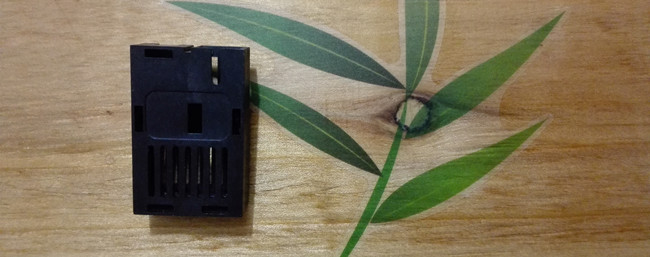

用于熱插拔,方便在特殊情況下,需要拔插1*9光模塊的時候

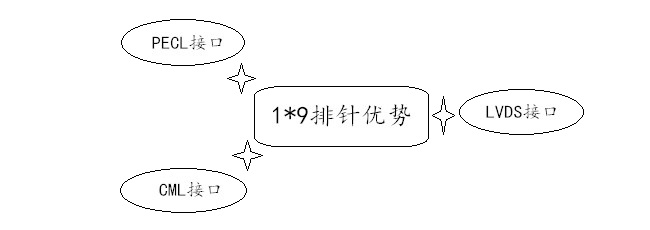

光模塊1*9排針優勢

1:PECL接口

提高開關速度,保證電流長時間存在.

2:CML接口

用來匹配好輸入輸出

3:LVDS接口

使用低壓來完成點對點傳輸,

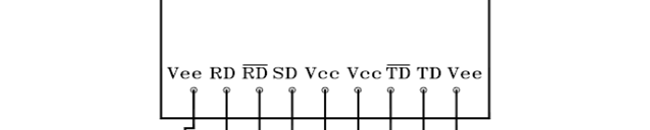

1*9排針的接口

1:Vee接口;2:RD接口;3:_RD接口;4:SD接口;5:Vcc接口;6:Vcc接口;7:_TD接口;8:TD接口;9:Vee接口;

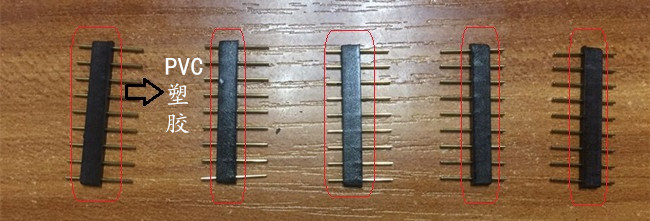

PVC塑膠的主要作用

1:在高溫情況下防止塑膠軟化,防止排針短路

2:絕緣,防止排針之間相互干擾

3:方便拔插,直接拔插進入光模塊中

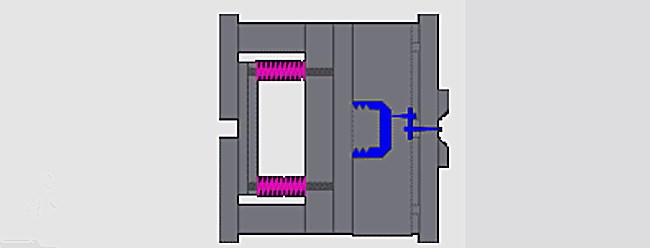

光模塊1*9排針的制作

直接使用注塑成型法,將9個排針(1*9排針)擺放其中,在進行注塑成型,一次性完成.它的厚度(高度)為塑膠厚度4.6mm,
